Rotační reduktor je plně otočný redukční převodový mechanismus, který integruje zdroj hnací síly. Využívá rotační ložisko jako hnací kladičku a uchycení mechanismu. Připojením hnacího prvku, hnacího zdroje a krytu k jednomu z vnitřních a vnějších kroužků rotačního ložiska je druhý kroužek použit jak jako hnací kladička, tak i jako spojovací základna hnané pracovní komponenty. To využívá vlastnosti, že samotné otočné ložisko je plně otočné spojení, Efektivní konfigurace zdroje hnací síly a hlavních komponentů převodovky z něj činí univerzální redukční převodový mechanismus, který integruje funkce otáčení, zpomalování a pohonu a zároveň má jednoduché struktura a pohodlná výroba a údržba.
Popis výroby SC9:
|
Modelka |
SC9 |
Značka |
Jednotka Coresun |
|
Převodový poměr |
61:1 |
Výstupní točivý moment (max.) |
12,2 kN.m |
|
Moment naklonění (max.) |
33,9 kN.m |
Udržení točivého momentu |
38,7 kN.m |
|
Statická axiální únosnost |
338 kN |
Statické radiální zatížení |
135 kN |
|
Mechanická účinnost |
40% |
Samosvorné |
Spolehlivý statický samosvor |
|
Přesnost |
Menší nebo rovno 0.2 stupni |
Třída IP |
IP65 |

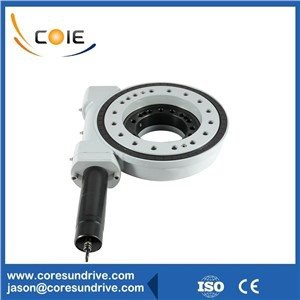

SC9 sun tracker s otočným pohonem gramofonu
Produkty řady Coresun Drive SC jsou zpracovány olejovým těsněním rámové konstrukce s dvojitou rotací. Mazivo se za provozu stává stabilním kapalným filmem, což nejen snižuje rychlost koroze a tření hřídele během provozu, ale také zvyšuje stupeň ochrany na IP65. SC má výkon samoexcentrické funkce a vyšší přesnost sledování.
Řada SC využívá silnější šnekový a ložiskový systém, který dokáže udržet axiální a radiální zatížení současně a zajistit stabilní přenos šneku a ozubeného kola.
SC otočný pohon je opracován speciálním procesem povrchové úpravy elektroforézou a lakováním. Všestranná antikorozní a antikorozní ochrana zajišťuje, že SC je dobrým řešením pro přísné pracovní podmínky.
