Otočné pohony jsou kompaktní rotační jednotky zabudované do litinového lišty, která obsahuje otočný kroužek s ozubenýmklem. Šnekový převod otáčí otočný kroužek s vysokou přesností; umožňuje maximální točivý moment převodovky a plynulé otáčení. Otočné pohony zvládnou axiální, radiální a naklápěcí zatížení a jsou plně utěsněny.
Otočný pohon šnekového převodu je vyvinut otočným ložiskem. Skládá se z pouzdra, turbíny, šnekového zařízení, motoru a souprav. Ve srovnání s konvenčním otočným ložiskem je konstrukce zhutněna, bezpečná a modularita.
mechanický pohon
otočné jeřáby
rotující jeřáb
otálání otočných pohonů
ojeté pohonné zařízení
Popis výroby
Model | WH14 | Ip | IP65 |
Značky | Jednotka Coresun | Typ | Uzavřeny |
Materiál | 42CrMo,50Mn | Výstupní točivý moment | 17 KN.m |
Točivý moment naklápěcího momentu | 67.8KN.m | Přidržovací točivý moment | 48K N.m |
Statické axiální hodnocení | 555 KN | Statické radiální hodnocení | 222 KN |
Dynamické axiální hodnocení | 133 KN | Dynamické radiální hodnocení | 117 KN |
Převodový poměr | 84:1 | Účinnosti | 40% |
Otočná pohonná převodovka. Coresun Drive navrhl řadu pohonů, které zvyšují rotační pohyb různých zařízení. Řada pohonů Slew se skládá ze široké škály pohonů vhodných pro hydraulické a elektrické primární hybatele s vestavěnými parkovacími brzdami spolu s hnacím pastorkem.
Manlift platformy pro otočné boomy a koše Lehké jeřábySoučové nástavce, jako jsou betonové demoliční kleště, sběrací ramena a rotační vysokozdvižné vozíkyZařízení (automatizační technologie)Nakládací a vykládací zařízeníPostavovací zařízení/gramofony včetně solárních trackerů

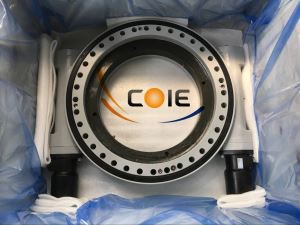

WH je těžký pohon s velkým zatížením, který se skládá z vyššího objemu a jednoho nebo dvou červů působících na jedno kolo, což přináší maximální točivý moment při nejmenší velikosti a hmotnosti. Typickými aplikacemi jsou kormidelní zařízení pro těžkou přepravu, vrtné soupravy, naklápěcí rotátory připojené k bagrům a anténní pohony. Není-li prostor omezen, může být použit tah s otočným pohonem WH, který by měl větší šířku (průměr) a měl by větší hmotnost ve srovnání s šnekovým pohonem WH se srovnatelným výstupním točivým momentem a momentovou nosností. Celková výška jednotky WH by však byla menší než jednotka WH.
